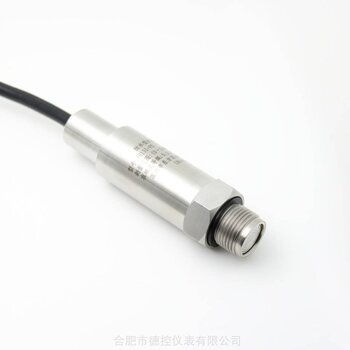

水号压力传感器，通常也称为水管或水系统压力传感器，是一种专门用于测量和监控管道、容器或系统中液体（主要是水）压力的关键设备。它在供水系统、工业流程、环境监测以及建筑设施管理中扮演着不可或缺的角色。

一、 工作原理与核心类型

水号压力传感器的工作原理主要基于压阻效应、压电效应或电容变化等物理原理。当传感器感应膜片受到水压作用时，其内部的敏感元件（如应变片）会产生形变，进而导致电阻、电荷或电容值发生相应变化。这些微小的变化被转换为标准电信号（如4-20mA电流信号或0-10V电压信号），传输给数据采集系统、控制器或显示器，从而实现对水压的精确测量和实时监控。

根据测量方式和安装特点，常见的水号压力传感器主要包括：

1. 表压传感器：测量相对于大气压的压力，最常见于一般管道压力监测。
2. 绝压传感器：测量相对于绝对真空的压力，用于需要绝对压力值的特殊场合。
3. 差压传感器：测量两个点之间的压力差，常用于过滤系统监控或流量计算。
4. 投入式/浸入式传感器：通常用于测量水箱、水井或水池的液位深度（通过静水压换算）。

二、 主要应用领域

1. 市政供水与管网监控：实时监测供水管网压力，确保稳定供水，及时发现泄漏或压力异常，优化泵站运行。
2. 楼宇自动化与消防系统：监控生活用水压力、消防水箱和管网压力，保障用水安全与消防系统随时处于备战状态。
3. 工业过程控制：在化工、制药、食品饮料等行业，精确控制工艺流程中的水压，保证生产质量和安全。
4. 农业灌溉与水处理：监测灌溉系统压力，实现高效节水灌溉；同时用于反渗透（RO）、超滤等水处理设备的压力保护与控制。
5. 水泵与水箱控制：根据压力信号自动启停水泵，维持恒压供水，并监控水箱液位。

三、 选择与安装要点

选择合适的传感器需考虑以下关键参数：

• 量程：应覆盖正常工作压力并留有适当余量（如1.5倍于最大工作压力）。
• 精度与稳定性：根据应用要求选择合适精度等级。
• 输出信号：与现有的PLC、SCADA或数据记录仪兼容。
• 介质兼容性：传感器接触水的部分（通常是膜片）材质（如不锈钢、陶瓷）必须能耐受水质（如腐蚀性、纯净度）。
• 防护等级（IP）：对于潮湿或户外环境，需选择高防护等级（如IP65及以上）的产品。

安装时需注意：

• 安装在能代表系统平均压力的直管段，远离阀门、弯头等紊流源。
• 对于液体测量，安装位置应避免气泡积聚（通常侧装或倒装）。
• 正确使用密封材料（如生料带、密封胶），确保连接处无泄漏。
• 必要时安装脉冲阻尼器或隔离膜片，以保护传感器免受压力冲击或腐蚀。

四、 日常检测与维护

为确保水号压力传感器长期准确可靠运行，定期的检测与维护至关重要：

1. 零点与满量程校准：定期（如每半年或一年）使用标准压力源（如压力校验泵）进行校准，检查输出是否准确。
2. 外观与连接检查：检查传感器壳体有无腐蚀、裂纹，螺纹连接是否紧固，电缆有无破损。
3. 排污与清洁：对于介质较脏的应用，定期通过排污阀清理膜片前的杂质，防止堵塞。
4. 电气检查：检查供电电压是否稳定，输出信号是否在正常范围内且无异常波动。
5. 记录与分析：记录日常压力数据和校准历史，通过趋势分析可提前预判潜在故障。

五、 常见故障与排查

• 读数漂移或不准确：可能因膜片污染、介质温度影响或传感器本身老化导致，需清洁或重新校准。
• 无信号输出：检查电源接线、电缆是否断路，或传感器内部是否损坏。
• 信号不稳定或跳动：可能由于电气干扰、介质中存在气泡或剧烈压力脉动引起，需检查接地、排除气泡或加装阻尼器。
• 泄漏：检查过程连接处的密封是否完好，膜片是否穿孔。

水号压力传感器是现代水系统管理的“感觉神经”。通过理解其原理、正确选型安装并实施有效的检测维护，可以确保其持续提供准确的压力数据，为系统安全、高效、节能运行奠定坚实基础。
